Ổ cắm thông hơi chống nước nào bảo vệ thiết bị của bạn?

Ổ cắm thông hơi chống nước Công nghệ cho phép cân bằng áp suất và quản lý độ ẩm trong các thùng kín trong khi vẫn duy trì khả năng bảo vệ chống xâm nhập. Bài kiểm tra kỹ thuật này bao gồm các hệ thống xếp hạng IP, kỹ thuật màng và thông số kỹ thuật mua sắm cần thiết cho người mua B2B trong lĩnh vực ô tô, chiếu sáng và công nghiệp.

Nguyên tắc cơ bản của thông gió không thấm nước

Tiêu chuẩn xếp hạng IP và bảo vệ chống xâm nhập

Mã Bảo vệ Quốc tế (IP) phân loại vỏ cơ và điện chống lại sự xâm nhập từ chất rắn và chất lỏng. Chữ số thứ hai đề cập cụ thể đến khả năng bảo vệ khỏi sự xâm nhập của chất lỏng, với xếp hạng từ 0 (không bảo vệ) đến 9K (làm sạch bằng hơi nước áp suất cao).

Thông số kỹ thuật xếp hạng IP:

Đánh giá	Cấp độ bảo vệ	Điều kiện kiểm tra	Ứng dụng điển hình
IP54	Hạn chế bụi, nước bắn	10L/phút, thời gian 5 phút	Bảng điện trong nhà
IP65	Chống bụi, phun nước	12,5L/phút, khoảng cách 3m	Vỏ đèn chiếu sáng ngoài trời
IP66	Chống bụi, phun nước mạnh mẽ	100L/phút, khoảng cách 3m	Thiết bị hàng hải, rửa trôi nặng
IP67	Chống bụi, ngâm tạm thời	Độ sâu 1m, 30 phút	Điện tử chìm
IP68	Chống bụi, ngâm liên tục	Nhà sản xuất chỉ định	Cảm biến dưới nước, thiết bị lặn
IP69K	Hơi nước áp suất cao, kín bụi	80°C, áp suất 8-10 MPa	Chế biến thực phẩm, vệ sinh xe cộ

Khoa học màng thoáng khí

Hệ thống thông hơi chống thấm hiệu quả dựa trên màng polytetrafluoroethylene (ePTFE) giãn nở với cấu trúc vi xốp (kích thước lỗ 0,1-10 μm). Sức căng bề mặt ngăn cản sự xâm nhập của nước ở dạng lỏng (góc tiếp xúc >140°) trong khi hơi nước khuếch tán qua các lỗ liên kết với nhau thông qua khuếch tán Knudsen và vận chuyển Fickian.

Ổ cắm thông hơi chống nước IP67 để chiếu sáng ngoài trời

Ổ cắm thông hơi chống nước IP67 cho chiếu sáng ngoài trời các ứng dụng giải quyết thách thức quan trọng của chu kỳ nhiệt trong bộ đèn kín. Hiệu suất LED tạo ra nhiệt trong quá trình hoạt động; làm mát tạo ra áp suất âm hút độ ẩm qua các vòng đệm.

Yêu cầu về khả năng chống bụi và ngâm nước

Các thiết bị chiếu sáng ngoài trời phải đối mặt với sự tiếp xúc với môi trường bao gồm mưa, tuyết và làm sạch bằng áp suất cao. Xếp hạng IP67 đảm bảo chức năng sau khi bị ngập nước tạm thời trong lũ lụt hoặc vô tình bị ngâm nước. Bảo vệ chống bụi xâm nhập hoàn toàn (xếp hạng 6) ngăn chặn sự suy giảm quang học do tích tụ hạt trên gương phản xạ và thấu kính.

Công ty TNHH Công nghệ Vật liệu Mới Thường Châu Baonong phát triển các sản phẩm chống nước và thoáng khí được ứng dụng rộng rãi trong đèn pha ô tô, đảm bảo an toàn trong sử dụng và vận chuyển thông qua tính năng thoáng khí nhưng không thấm nước.

Quản lý nhiệt trong bộ đèn kín

Nút thông hơi cho phép truyền nhiệt đối lưu trong khi vẫn duy trì tính toàn vẹn của vòng đệm. Mô hình nhiệt cho thấy nhiệt độ khoang bên trong giảm 15-25% so với thiết kế kín hoàn toàn, kéo dài tuổi thọ của trình điều khiển LED thêm 30-40%.

Thông số kỹ thuật lỗ thông hơi chiếu sáng ngoài trời:

tham số	Chiếu sáng đường phố	Chiếu sáng lũ lụt	Công nghiệp Vịnh Cao
Đường kính lỗ thông hơi (mm)	12-10	16-12	16-20
Tốc độ dòng khí (L/phút)	0,5-1,0	1,0-2,0	2.0-4.0
Nhiệt độ hoạt động (° C)	-40 đến 85	-40 đến 100	-40 đến 120
Diện tích màng (mm2)	20-30	40-60	80-120
Xếp hạng bảo vệ	IP67	IP66/IP67	IP66/IP68

Nút thông hơi thoáng khí chống thấm nước M12

Nút thông hơi thoáng khí chống thấm nước M12 cấu hình sử dụng tiêu chuẩn ren hệ mét (M12×1.5) phổ biến trong thiết bị công nghiệp và ô tô Châu Âu. Hình dạng ren đảm bảo khả năng lưu giữ cơ học trong khi lực nén vòng chữ O mang lại khả năng bịt kín sơ cấp.

Tiêu chuẩn ren và hình học niêm phong

Ren M12×1.5 cung cấp khoảng cách 1,5mm với góc sườn 60°. Chiều dài đính kèm 8-10 mm đảm bảo độ bền cắt ren thích hợp (độ bền kéo tối thiểu 50N). Vật liệu vòng chữ O bao gồm:

• FKM (Viton): -20°C đến 200°C, khả năng kháng hóa chất tuyệt vời
• EPDM: -40°C đến 120°C, khả năng chống nước và hơi nước vượt trội
• Silicon (VMQ): -60°C đến 200°C, bộ nén thấp
• NBR: -30°C đến 100°C, mục đích chung tiết kiệm chi phí

Ứng dụng ô tô và công nghiệp

Lỗ thông hơi M12 chiếm ưu thế trong vỏ ECU ô tô, mô-đun điều khiển hộp số và bộ pin xe điện. Các ứng dụng tự động hóa công nghiệp bao gồm vỏ động cơ servo và vỏ PLC tiếp xúc với môi trường rửa trôi.

Ổ cắm thông hơi chống nước cho vỏ điện

Nút thông hơi chống nước cho vỏ điện hệ thống ngăn ngừa sự cố liên quan đến ngưng tụ thông qua cân bằng áp suất. Niêm phong bao vây bẫy không khí ẩm; nhiệt độ giảm gây ra sự ngưng tụ trên các bộ phận quan trọng.

Cân bằng áp suất và ngăn ngừa ngưng tụ

Sự thay đổi nhiệt độ ban ngày 20°C tạo ra chênh lệch áp suất 7-10 kPa trong các thùng kín 100 lít. Nút thông hơi cân bằng áp suất trong vòng vài giây đồng thời chặn sự xâm nhập của nước lỏng. Giảm rủi ro ngưng tụ tương quan với tỷ giá hối đoái không khí:

Khối lượng bao vây (L)	Lưu lượng thông hơi được đề xuất (L/phút)	Thời gian cân bằng áp suất	Giảm thiểu rủi ro ngưng tụ
10-25	0,2-0,5	< 30 giây	85-90%
25-100	0,5-1,5	< 60 giây	80-85%
100-500	1,5-5,0	< 120 giây	75-80%
500-2000	5,0-15,0	< 300 giây	70-75%

Tiêu chuẩn toàn vẹn bao vây

Xếp hạng NEMA 4X và UL 50E Loại 4X yêu cầu khả năng chống ăn mòn và độ kín nước tương đương với IP66. Tích hợp nút thông hơi phải duy trì các xếp hạng này thông qua việc nén miếng đệm và bịt kín ren.

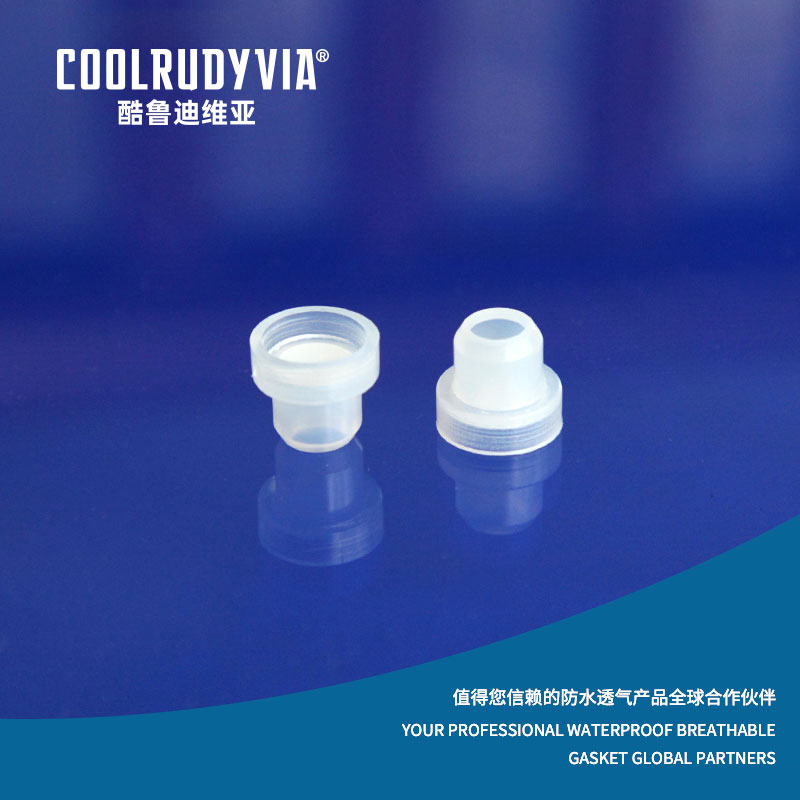

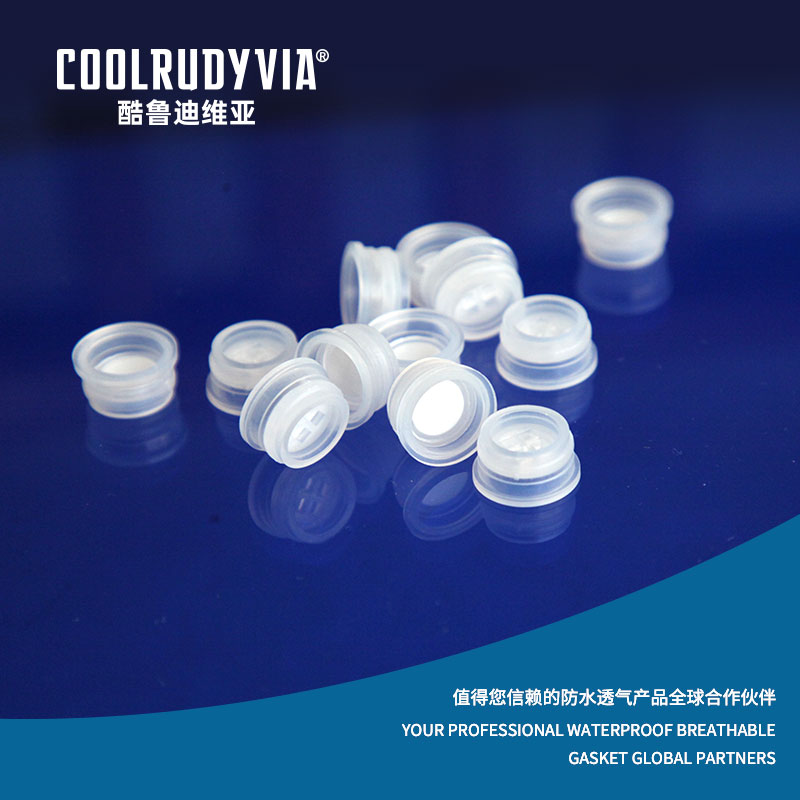

Nút thông hơi chống nước bằng nhựa có màng

Nút thông hơi chống nước bằng nhựa có màng xây dựng cân bằng hiệu quả chi phí với yêu cầu hiệu suất. Vật liệu vỏ và thông số kỹ thuật của màng quyết định khả năng tương thích hóa học và tuổi thọ sử dụng.

Kỹ thuật màng ePTFE

Sản xuất màng bao gồm việc kéo giãn cơ học PTFE để tạo ra các cấu trúc vi xốp (hình thái nút-sợi). Các thông số chính bao gồm:

• độ xốp: Tỷ lệ rỗng 70-85% cho độ thấm khí cao
• độ dày: Độ bền và độ thấm cân bằng 20-100 μm
• Điểm bong bóng: >100 kPa (áp suất tối thiểu để đẩy chất lỏng qua lỗ chân lông)
• Áp lực vào nước: >50 kPa cho xếp hạng IP67
• Độ thấm không khí: 5-50 L/phút/cm2 ở mức chênh lệch 7 kPa

So sánh hiệu suất màng:

Loại màng	Áp suất nước vào (kPa)	Luồng khí (L/phút/cm2)	Kháng hóa chất	Nhiệt độ hoạt động (° C)
Tiêu chuẩn ePTFE	50-100	20-30	Tuyệt vời	-200 đến 260
ePTFE kỵ dầu	30-70	15-25	Tốt (kiềm dầu)	-200 đến 260
phủ PU	30-50	10-20	Trung bình	-40 đến 80
PVDF	40-80	15-25	Tuyệt vời	-40 đến 150

Khả năng tương thích vật liệu và kháng hóa chất

Vật liệu làm nhà ở phải chịu được tác động của môi trường:

• PA66 (Nylon 66): Độ bền cơ học tốt, kháng chất lỏng ô tô
• PBT (Polybutylene Terephthalate): Độ ổn định kích thước tuyệt vời, tính chất điện
• PP (Polypropylene): Tiết kiệm chi phí, kháng hóa chất, độ bền thấp hơn
• PEEK: Nhiệt độ cao, môi trường hóa chất khắc nghiệt

Công ty TNHH Công nghệ Vật liệu Mới Thường Châu Baonong sở hữu một xưởng tiêu chuẩn công nghiệp rộng hơn 6.000 mét vuông và được trang bị hơn 90 bộ thiết bị tự động độc lập thuộc sở hữu trí tuệ có tốc độ cao, chính xác, ổn định và đáng tin cậy.

Vít chống nước trong lỗ thông hơi Nhà sản xuất

Chọn một nhà sản xuất vít chống nước trong lỗ thông hơi yêu cầu xác minh hệ thống chất lượng, khả năng kiểm tra và tính nhất quán trong sản xuất. Độ chính xác của ren và tính toàn vẹn của màng ảnh hưởng trực tiếp đến hiệu suất hiện trường.

Hệ thống kiểm tra chất lượng và kiểm tra kép

Quản lý chất lượng toàn diện bao gồm:

• Kiểm tra vật liệu đến: Kiểm tra MFI nhựa, xác minh điểm bong bóng màng
• Giám sát trong quá trình: Đường kính bước ren (± 0,05mm), xác nhận mô-men xoắn
• Kiểm tra cuối cùng: Kiểm tra rò rỉ 100% (phương pháp giảm áp suất), kiểm tra trực quan
• Kiểm soát quy trình thống kê: Cpk >1,33 cho các kích thước quan trọng

Sau tám năm phát triển, Công ty TNHH Công nghệ Vật liệu Mới Thường Châu Baonong đã trở thành một trong số ít các nhà sản xuất tích hợp tiêu chuẩn hóa, hiện đại và chất lượng cao chuyên về các dòng sản phẩm màng chống thấm và thoáng khí. Mỗi sản phẩm đều trải qua cơ chế kiểm tra kép gồm kiểm tra thiết bị tự động và kiểm tra thủ công, đảm bảo chất lượng ổn định, đáng tin cậy và an toàn.

Kỹ thuật ứng dụng cụ thể theo ngành

Bảo vệ đèn pha ô tô

Đèn pha LED hiện đại tạo ra nhiệt đáng kể trong vỏ kín. Nút thông hơi ngăn chặn sự ngưng tụ trong quá trình luân nhiệt đồng thời chặn bụi và nước rửa áp lực cao. Thông số kỹ thuật ô tô yêu cầu:

• Chu kỳ nhiệt độ: -40°C đến 120°C, 500 chu kỳ
• Rửa áp lực: 80°C, 80-100 bar, khoảng cách 10-15 cm
• Kháng hóa chất: nhiên liệu, dầu, chất tẩy rửa, muối đường
• Khả năng chống rung: 10-2000 Hz, 5g RMS theo ISO 16750-3

Thông hơi bao bì đồ uống và thuốc trừ sâu

Các thùng chứa hóa chất nông nghiệp cần có hệ thống thông gió để ngăn chặn sự tích tụ áp suất khi thay đổi độ cao hoặc dao động nhiệt độ, đồng thời ngăn chặn rò rỉ chất lỏng nếu bị đảo ngược. Ổ cắm thông hơi chống nước công nghệ cho phép:

• Cân bằng áp suất trong quá trình vận chuyển hàng không (độ cao 0-12.000m)
• Ngăn ngừa biến dạng thùng chứa và hư hỏng nhãn
• Chặn rò rỉ thuốc trừ sâu dạng lỏng (sức căng bề mặt >50 mN/m)
• Khả năng tương thích với các công thức hóa học tích cực

Các sản phẩm này được ứng dụng rộng rãi trong đóng gói chai nước giải khát, bao bì thuốc trừ sâu,… đảm bảo an toàn trong sử dụng và vận chuyển với tính năng thoáng khí nhưng không thấm nước.

Dịch vụ mua sắm và tùy chỉnh

Thông số kỹ thuật OEM và giao hàng nhanh

Việc phát triển nút thông hơi tùy chỉnh giải quyết các yêu cầu ứng dụng cụ thể. Các tùy chọn tùy chỉnh bao gồm:

Loại tùy chỉnh	Thời gian phát triển	MOQ (đơn vị)	Đầu tư dụng cụ
Sự thay đổi màu sắc (khuôn tiêu chuẩn)	1-2 tuần	5.000	không có
Logo/In ấn	2-3 tuần	10.000	Tối thiểu (thiết lập in)
Sửa đổi kích thước chủ đề	4-6 tuần	20.000	Trung bình (threading tools)
Thuộc tính màng tùy chỉnh	6-8 tuần	50.000	Cao (phát triển màng)
Thiết kế tùy chỉnh hoàn chỉnh	12-10 weeks	100.000	Chế tạo khuôn đầy đủ

Công ty có thể cung cấp cho khách hàng nhiều sản phẩm chuyên nghiệp khác nhau một cách nhanh chóng, ổn định, hiệu quả và chất lượng cao, giúp khách hàng chiếm được lòng tin của người tiêu dùng.

Câu hỏi thường gặp

Làm cách nào để chọn xếp hạng IP chính xác cho môi trường cụ thể của tôi?

Lựa chọn xếp hạng IP cân bằng các yêu cầu bảo vệ với sự cân bằng giữa chi phí và hiệu suất. Ổ cắm thông hơi chống nước IP67 cho chiếu sáng ngoài trời các ứng dụng phù hợp với môi trường có nguy cơ ngập lụt tạm thời hoặc làm sạch ở áp suất cao. IP66 đủ để đi mưa mà không cần ngâm nước. IP68 với mức độ sâu được chỉ định cho các ứng dụng liên tục dưới nước. Hãy xem xét tình huống xấu nhất thay vì các điều kiện điển hình; quy trình bảo trì (rửa áp lực) thường vượt quá mức tiếp xúc với môi trường. Đối với các ứng dụng ô tô dưới gầm, IP6K9K (khả năng chống làm sạch bằng hơi nước) cung cấp thêm mức độ bảo mật. Xác minh rằng toàn bộ cụm, không chỉ bộ phận thông hơi, duy trì mức bảo vệ định mức khi lắp đặt.

Tuổi thọ thông thường của màng bịt lỗ thông hơi chống thấm nước là bao lâu và khi nào nên thay thế?

Màng ePTFE thể hiện tuổi thọ sử dụng lý thuyết trên 20 năm trong môi trường lành tính. Tuổi thọ thực tế phụ thuộc vào mức độ tiếp xúc với hóa chất, tần suất chu kỳ nhiệt độ và ứng suất cơ học. Môi trường hóa học mạnh (axit mạnh, bazơ hoặc chất oxy hóa) có thể làm suy giảm màng trong vòng 2-5 năm. Tiếp xúc với tia cực tím mà không ổn định sẽ gây ra hiện tượng phân mảnh dây chuyền PTFE. Các dấu hiệu thay thế bao gồm: hư hỏng màng nhìn thấy được (rách, thủng), nước lọt vào trong quá trình thử nghiệm, luồng khí giảm (làm chậm quá trình cân bằng áp suất >50%) hoặc biến dạng vật lý của vỏ. Nhà sản xuất vít chống nước trong lỗ thông hơi thông số kỹ thuật phải bao gồm dữ liệu thử nghiệm lão hóa tăng tốc (85°C/85% RH, 1000 giờ) chứng minh sự suy giảm hiệu suất <10%. Thiết lập lịch trình thay thế phòng ngừa dựa trên mức độ quan trọng của ứng dụng—5 năm đối với ô tô, 3 năm đối với phơi nhiễm hóa chất.

Số lượng đặt hàng tối thiểu nào áp dụng cho nút thông hơi chống nước được thiết kế tùy chỉnh?

Các sản phẩm danh mục tiêu chuẩn thường yêu cầu 1.000-5.000 đơn vị MOQ. Nút thông hơi chống nước bằng nhựa có màng tùy chỉnh bằng in màu hoặc logo làm tăng MOQ lên 10.000-20.000 đơn vị do chi phí thiết lập. Việc sửa đổi hình dạng ren (bước hoặc đường kính không chuẩn) yêu cầu dụng cụ chuyên dụng có 20.000-50.000 đơn vị MOQ để phân bổ chi phí khuôn ($15.000-$40.000). Phát triển màng tùy chỉnh (kích thước lỗ cụ thể, xử lý kỵ dầu) thể hiện mức đầu tư cao nhất với mức tối thiểu 50.000-100.000 đơn vị và chi phí phát triển 50.000 USD. Công ty TNHH Công nghệ Vật liệu Mới Thường Châu Baonong cung cấp quy mô linh hoạt từ nguyên mẫu (100-500 chiếc) cho đến sản xuất hoàn chỉnh, với các mức giá ở mức 10K, 50K và 100K khối lượng hàng năm. Chuyển quyền sở hữu dụng cụ cho khách hàng sau khi sản xuất 500.000 chiếc.

Nút thông hơi thoáng khí chống thấm nước M12 so với các lựa chọn thay thế gắn keo như thế nào?

Nút thông hơi thoáng khí chống thấm nước M12 cấu hình mang lại khả năng duy trì cơ học và khả năng bảo trì vượt trội so với các loại giá đỡ dính. Việc lắp đặt bằng ren đạt được lực giữ 50-100N so với 20-40N đối với các giá đỡ dính nhạy áp lực (PSA). Lỗ thông hơi M12 chịu được rung động và luân chuyển nhiệt mà không bị lỏng; các liên kết dính có thể bị suy giảm ở nhiệt độ trên 85°C hoặc do chất hóa dẻo di chuyển ra khỏi vật liệu vỏ. Tuy nhiên, các lỗ thông hơi dính cho phép lắp đặt trên các bề mặt có thành mỏng hoặc cong không phù hợp với các lỗ ren. M12 yêu cầu độ dày thành 10-12 mm và có thể tiếp cận cả hai mặt để lắp đặt. So sánh chi phí ưu tiên sử dụng chất kết dính cho các ứng dụng số lượng lớn, dịch vụ thấp; M12 thống trị ô tô và công nghiệp nơi độ tin cậy là rất quan trọng. Các giải pháp kết hợp (đế có ren với tùy chọn kết dính) mang lại sự linh hoạt trong thiết kế.

Thử nghiệm nào xác nhận hiệu suất của nút thông hơi chống thấm nước cho vỏ điện?

Xác nhận toàn diện bao gồm mô phỏng môi trường và kiểm tra độ tin cậy lâu dài. Việc xác minh xếp hạng IP yêu cầu thử nghiệm được chứng nhận trong phòng thí nghiệm: bụi (bột talc, nồng độ 2kg/m³, 2 giờ) và nước (ngâm đến độ sâu định mức, tối thiểu 30 phút). Nút thông hơi chống nước cho vỏ điện Ngoài ra, các ứng dụng còn yêu cầu chu trình sốc nhiệt (-40°C đến 85°C, 100 chu kỳ) để xác nhận tính toàn vẹn của màng gắn. Chu trình áp suất (chênh lệch ±5 kPa, 10.000 chu kỳ) mô phỏng sự thay đổi nhiệt độ ban ngày. Thử nghiệm khả năng tương thích hóa học cho mẫu tiếp xúc với chất lỏng đại diện (dầu, dung môi, chất tẩy rửa) trong 168 giờ ở 50°C với thử nghiệm rò rỉ tiếp theo. Thử nghiệm phun muối (ASTM B117, 96-240 giờ) xác nhận khả năng chống ăn mòn cho các ứng dụng hàng hải. Yêu cầu báo cáo thử nghiệm hoàn chỉnh bao gồm dữ liệu thống kê (trung bình, độ lệch chuẩn, giá trị tối thiểu) thay vì tóm tắt đạt/không đạt.

Tài liệu tham khảo

• Ủy ban kỹ thuật điện quốc tế. (2017). IEC 60529: Cấp độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP) . Genève: IEC.
• Phòng thí nghiệm bảo lãnh. (2020). Vỏ bọc UL 50E cho thiết bị điện, các vấn đề về môi trường . Northbrook, IL: UL.
• Tổ chức Tiêu chuẩn hóa Quốc tế. (2018). ISO 20653: Phương tiện giao thông đường bộ - Mức độ bảo vệ (mã IP) - Bảo vệ thiết bị điện khỏi vật lạ, nước và khả năng tiếp cận . Genève: ISO.
• ASTM Quốc tế. (2019). Thực hành tiêu chuẩn ASTM B117-19 để vận hành thiết bị phun muối (sương mù) . Tây Conshohocken, PA: ASTM.
• Hiệp hội kỹ sư ô tô. (2012). SAE J575: Phương pháp thử nghiệm và thiết bị dành cho thiết bị chiếu sáng sử dụng trên xe có chiều rộng tổng thể dưới 2032 mm . Warrendale, PA: SAE.
• Hiệp hội vải và phim hóa học (2015). Hướng dẫn kỹ thuật về màng ePTFE: Thuộc tính và ứng dụng . CFFA.
