Ổ cắm thoáng khí bảo vệ các thiết bị điện tử quan trọng của bạn như thế nào?

Trong quá trình không ngừng theo đuổi sự thu nhỏ và độ bền, các hệ thống cơ khí và điện tử hiện đại phải đối mặt với một nghịch lý cơ bản về mặt vật lý: chúng cần một lớp vỏ kín, chắc chắn để bảo vệ chống nước, bụi và các chất gây ô nhiễm, tuy nhiên, lớp kín đó có thể giữ lại sự chênh lệch áp suất và hơi ẩm gây hư hại. Môi trường bên trong này, nếu không được quản lý, sẽ dẫn đến một loạt lỗi—sự ngưng tụ hình thành trên PCB, các miếng đệm bị oằn dưới áp suất chân không, các vòng đệm bị rỉ khi thay đổi độ cao và các lỗ thông hơi của pin bị hỏng. Giải pháp cho thách thức kỹ thuật này không phải là thỏa hiệp về khả năng bịt kín mà là cải tiến thông qua hệ thống thông gió vi mô. A Ổ cắm thoáng khí lâu dài là một thành phần được thiết kế chính xác, hoạt động như một rào cản chọn lọc, sử dụng công nghệ màng tiên tiến để cho phép không khí đi qua chậm để cân bằng áp suất đồng thời tạo ra một rào cản không thấm nước đối với nước lỏng và các hạt rắn. Đối với các kỹ sư thiết kế, giám đốc sản phẩm và chuyên gia mua sắm trong lĩnh vực ô tô, điện tử tiêu dùng, IoT công nghiệp và năng lượng, việc hiểu rõ đặc điểm kỹ thuật và ứng dụng của các thành phần này là rất quan trọng đối với độ tin cậy của sản phẩm. Bài viết này cung cấp thông tin chuyên sâu về mặt kỹ thuật về các nguyên tắc vận hành, khoa học vật liệu và những cân nhắc dành riêng cho ứng dụng của phích cắm thoáng khí, từ một phương pháp đơn giản phích cắm màng thoáng khí không thấm nước đến một khu phức hợp Nút thông hơi thoáng khí nhiệt độ cao được thiết kế để sử dụng cho ô tô dưới mui xe. Việc làm chủ thành phần này đảm bảo rằng vỏ bọc của bạn dễ thở, duy trì trạng thái cân bằng bên trong và ngăn chặn sự xâm nhập của môi trường trong suốt vòng đời dự định của sản phẩm.

1. Công nghệ cốt lõi: Khoa học về tính thấm chọn lọc

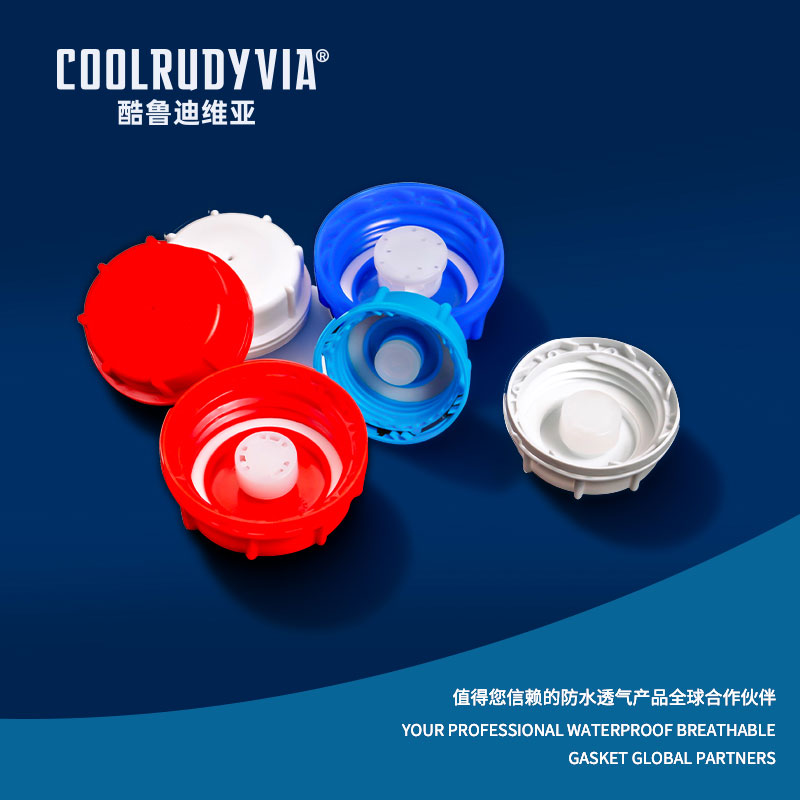

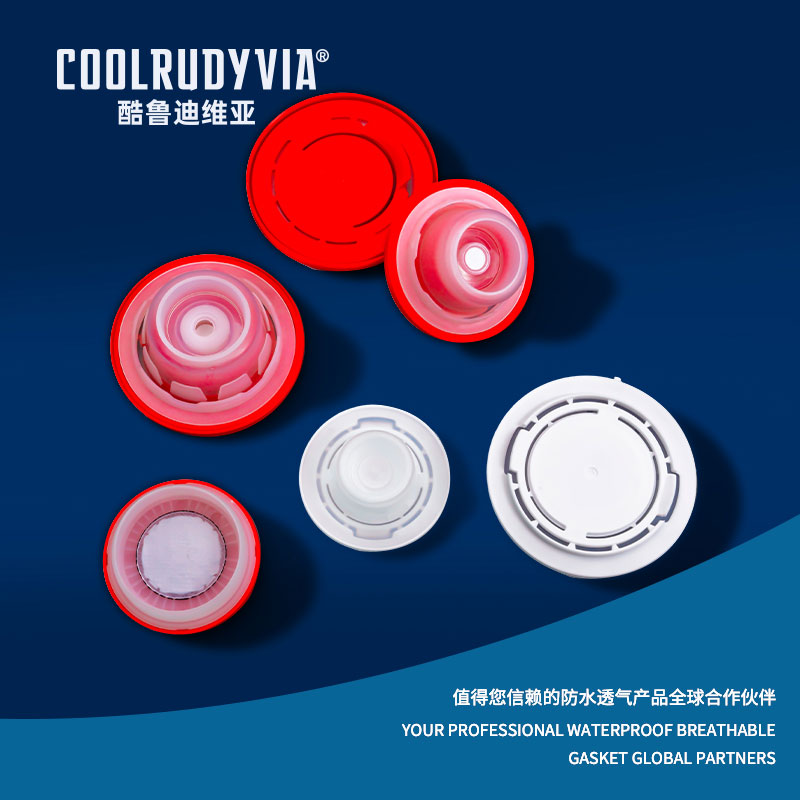

Trọng tâm của mỗi phích cắm thoáng khí đáng tin cậy là một màng vi xốp, thường được chế tạo từ Polytetrafluoroethylene (ePTFE) giãn nở. Cấu trúc độc đáo của vật liệu này là kết quả của quá trình giãn nở có kiểm soát, tạo ra một ma trận các lỗ siêu nhỏ liên kết với nhau. Những lỗ này có kích thước nhỏ hơn một giọt nước (thường khoảng 0,2 đến 10 micron) nhưng lớn hơn các phân tử khí. Sự chênh lệch kích thước này là nền tảng cho chức năng của nó: sức căng bề mặt ngăn nước lỏng xâm nhập vào lỗ chân lông, trong khi các phân tử không khí đi qua tự do thông qua quá trình khuếch tán, cho phép áp suất bên trong và bên ngoài cân bằng. Sự trao đổi thụ động này ngăn chặn sự phát triển của chân không trong quá trình làm mát hoặc áp suất dương trong quá trình gia nhiệt, các điều kiện có thể dẫn đến hỏng phớt, làm mờ ống kính hoặc khó mở bảng truy cập. Một sự thật Ổ cắm thoáng khí lâu dài không chỉ là màng; nó là một cụm lắp ráp hoàn chỉnh trong đó màng được liên kết vĩnh viễn—thường thông qua cán nhiệt hoặc chất kết dính chuyên dụng—vào một lớp vỏ chắc chắn được làm từ các vật liệu như silicone, polyurethane nhựa nhiệt dẻo (TPU) hoặc nhựa kỹ thuật. Vỏ này cung cấp giao diện cơ học để lắp đặt (khớp, ren hoặc keo) và bảo vệ màng mỏng manh khỏi bị mài mòn và hư hỏng cơ học. Hiệu suất được định lượng bằng hai số liệu chính: Áp suất nước vào (WEP), áp suất thủy tĩnh tại đó nước xuyên qua màng (tương quan trực tiếp với xếp hạng IPX) và Tốc độ dòng khí, được đo bằng lít mỗi phút ở chênh lệch áp suất cụ thể, xác định tốc độ cân bằng áp suất.

• Tính ưu việt về vật liệu của ePTFE: Ngoài cấu trúc vi xốp, ePTFE còn trơ về mặt hóa học, chống tia cực tím và hoạt động trong phạm vi nhiệt độ rộng (-200°C đến 260°C), khiến nó trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe nhất, nơi Nút thông hơi thoáng khí nhiệt độ cao được yêu cầu.
• Vai trò của tính kỵ nước: Bản chất chống thấm nước (kỵ nước) vốn có của ePTFE được tăng cường thông qua các phương pháp xử lý độc quyền, đảm bảo các hạt nước nổi lên và lăn khỏi bề mặt thay vì làm ướt và có khả năng làm tắc nghẽn các lỗ chân lông.
• Xác thực hiệu suất: Các nhà sản xuất danh tiếng xác nhận hiệu suất của phích cắm thông qua thử nghiệm nghiêm ngặt theo tiêu chuẩn quốc tế, chẳng hạn như thử nghiệm xâm nhập Mã IP (IEC 60529) để kiểm tra khả năng chống thấm nước và giảm áp suất cho luồng không khí, đảm bảo thông số kỹ thuật của bảng dữ liệu là đáng tin cậy.

2. Giải pháp dành riêng cho ứng dụng: Kết hợp phích cắm với thách thức

Nguyên tắc chung về cân bằng áp suất đáp ứng các thách thức đa dạng trong thế giới thực, mỗi thách thức đòi hỏi một cách tiếp cận phù hợp. Trong lĩnh vực điện khí hóa và năng lượng di động, phích cắm silicon thoáng khí cho vỏ pin là không thể thương lượng. Các tế bào pin, đặc biệt là lithium-ion, ít tạo ra khí trong quá trình hoạt động bình thường và giãn nở nhiệt đáng kể. Vỏ bọc kín có nguy cơ bị phồng hoặc vỡ, trong khi lỗ thông hơi mở tạo điều kiện cho chất điện phân ăn mòn và hơi ẩm xâm nhập. Một phích cắm thoáng khí giúp thoát các khí này một cách an toàn và cân bằng áp suất từ ​​chu trình nhiệt trong khi vẫn duy trì khả năng bịt kín chống nước phun trên đường, bụi và độ ẩm. Vỏ silicon mang lại khả năng nén kín môi trường tuyệt vời và khả năng chống ozone và nhiệt độ. Trong lĩnh vực ô tô, sự phát triển của các bộ điều khiển điện tử (ECU), cảm biến và đèn LED đòi hỏi sự bảo vệ mạnh mẽ trong môi trường khắc nghiệt. Một phích cắm hơi kết nối điện ô tô thường được tích hợp trực tiếp vào vỏ đầu nối. Nó ngăn chặn sự ngưng tụ bên trong đầu nối có thể dẫn đến ăn mòn chốt và hỏng điện, đặc biệt quan trọng đối với các hệ thống an toàn như ABS hoặc bộ điều khiển túi khí. Đối với các ứng dụng gần động cơ hoặc ống xả, chẳng hạn như cảm biến truyền động hoặc bộ truyền động bộ tăng áp, chỉ định một Nút thông hơi thoáng khí nhiệt độ cao với màng và vỏ được xếp hạng để tiếp xúc liên tục ở nhiệt độ trên 150°C là điều cần thiết để ngăn chặn sự xuống cấp của vật liệu. Trong thiết bị điện tử tiêu dùng và công nghiệp, việc đạt được chỉ số bảo vệ chống xâm nhập cao mà không tạo ra bình áp lực là điều quan trọng. Tích hợp một Phích cắm thoáng khí được xếp hạng IP67 cho thiết bị điện tử cho phép các thiết bị như camera an ninh ngoài trời, thiết bị GPS cầm tay hoặc cảm biến dưới nước cân bằng áp suất khi thay đổi độ cao hoặc thay đổi nhiệt độ trong khi vẫn tự tin sống sót sau mưa, bão bụi hoặc ngâm nước tạm thời, nhờ đó nâng cao đáng kể độ tin cậy tại hiện trường và giảm thời gian hoàn trả bảo hành.

• Tích hợp thiết kế vỏ pin: Phích cắm phải được đặt ở vị trí cao nhất trong vỏ để thoát khí hiệu quả và phải được bảo vệ khỏi tia nước trực tiếp hoặc chất gây ô nhiễm bắn tung tóe bằng vách ngăn bên trong hoặc thiết kế có vỏ bọc.
• Kiểm tra tính tương thích hóa học: Đối với các ứng dụng ô tô hoặc công nghiệp, hãy xác minh rằng vật liệu vỏ phích cắm (ví dụ: loại silicon hoặc TPU cụ thể) có khả năng chống lại các chất lỏng như dầu động cơ, dầu phanh, chất làm mát và dung môi tẩy rửa thông thường.
• Tính toán kích thước và lưu lượng: Đối với các thùng chứa lớn hoặc những thùng có chu kỳ nhiệt nhanh, có thể cần nhiều phích cắm hoặc phích cắm có tốc độ luồng khí cao hơn. Một phép tính đơn giản dựa trên thể tích vỏ bọc và chênh lệch áp suất bên trong-bên ngoài tối đa dự kiến ​​có thể hướng dẫn lựa chọn.

3. Lựa chọn, xác nhận và đảm bảo hiệu suất lâu dài

Việc chỉ định phích cắm thoáng khí là một biện pháp chủ động giảm thiểu rủi ro. Quá trình này bắt đầu bằng việc tạo ra một hồ sơ hoạt động và môi trường toàn diện cho sản phẩm cuối cùng. Cấu hình này xác định xếp hạng Bảo vệ chống xâm nhập (IP) cần thiết, phạm vi chu kỳ nhiệt độ dự kiến, khả năng phơi nhiễm hóa chất tiềm ẩn, tuổi thọ cần thiết và tốc độ thay đổi áp suất bên trong (ví dụ: từ thay đổi độ cao trong máy bay không người lái hoặc tải nhiệt trong ánh sáng ngoài trời). Với cấu hình này, các kỹ sư có thể diễn giải các bảng dữ liệu của nhà sản xuất một cách nghiêm túc, tìm kiếm dữ liệu hiệu suất đã được xác thực trong các điều kiện phù hợp chứ không chỉ xếp hạng danh nghĩa. Lời tuyên bố mình là một Ổ cắm thoáng khí lâu dài phải được hỗ trợ bởi dữ liệu kiểm tra tuổi thọ tăng tốc, chẳng hạn như tiếp xúc kéo dài với chu kỳ nhiệt độ-độ ẩm, kiểm tra máy đo thời tiết tia cực tím và khả năng chống phun muối. Một trong những dạng hư hỏng phổ biến nhất không phải là hỏng hóc đột ngột mà là thoái hóa dần dần: lỗ chân lông bị tắc. Trong môi trường có khí dung chứa dầu, bụi mịn hoặc sợi trong không khí, các chất gây ô nhiễm có thể làm tắc nghẽn các vi lỗ của màng. Trong khi ePTFE có tính chất kỵ dầu (kiềm dầu), các phương pháp điều trị kỵ dầu chuyên biệt cung cấp thêm một lớp bảo vệ. Các chiến lược thiết kế để giảm thiểu tắc nghẽn bao gồm đặt phích cắm ở vị trí được che chắn, sử dụng lớp phủ phương tiện lọc hạt hoặc chỉ định một mô hình có lớp màng ngoài hy sinh. Tính toàn vẹn về mặt cơ học cũng quan trọng không kém; phích cắm phải chịu được ứng suất lắp đặt, độ rung và các tác động tiềm ẩn mà màng không bong ra khỏi vỏ hoặc nứt vỏ.

• Yêu cầu dữ liệu phân tích lỗi: Nhà sản xuất đáng tin cậy sẽ có dữ liệu về thời gian hư hỏng trung bình (MTTF) trong các điều kiện ứng suất cụ thể và có thể cung cấp hướng dẫn về tuổi thọ sử dụng dự kiến trong môi trường ứng dụng của bạn.
• Nguyên mẫu và thử nghiệm trong bối cảnh: Không bao giờ hoàn thiện thông số kỹ thuật của phích cắm chỉ dựa trên bảng dữ liệu. Lắp các phích cắm nguyên mẫu vào vỏ thực tế hoặc mô phỏng và áp dụng phiên bản cô đọng của chế độ sàng lọc căng thẳng môi trường (ESS) cho sản phẩm của bạn.
• Xem xét việc lắp đặt và đóng dấu: Phích cắm chỉ hoạt động tốt khi nó bịt kín vào vỏ máy chủ. Đảm bảo kiểu lắp đã chọn (ví dụ: vòng đệm chữ O cho phích cắm có ren, độ nén để gắn vào) tương thích với vật liệu vỏ của bạn và cung cấp vòng đệm đáng tin cậy theo xếp hạng IP được yêu cầu.

Câu hỏi thường gặp

Làm thế nào một phích cắm thoáng khí hoạt động mà không để nước lọt vào?

Nó sử dụng màng vi xốp, thường được làm bằng PTFE mở rộng (ePTFE). Lớp màng này chứa hàng tỷ lỗ chân lông cực nhỏ, lớn hơn các phân tử khí (cho phép không khí đi qua để cân bằng áp suất) nhưng nhỏ hơn những giọt nước lỏng. Sức căng bề mặt cao của nước ngăn không cho nước làm ướt và xâm nhập vào các lỗ nhỏ này. Nguyên lý này kết hợp với phương pháp xử lý kỵ nước trên màng tạo nên rào cản một chiều hiệu quả: không khí lưu thông, nước bị chặn, khiến nó trở thành vật liệu thực sự. phích cắm màng thoáng khí không thấm nước .

Sự khác biệt giữa IP67 và IP68 đối với phích cắm thoáng khí là gì?

Xếp hạng IP (Bảo vệ chống xâm nhập) đề cập đến mức độ bảo vệ mà toàn bộ vỏ đạt được chứ không phải bản thân phích cắm. Tuy nhiên, phích cắm là thành phần quan trọng cho phép thực hiện các xếp hạng này. Một Phích cắm thoáng khí được xếp hạng IP67 cho thiết bị điện tử được thiết kế và thử nghiệm để giúp vỏ máy đạt được mức "6" (bảo vệ chống bụi hoàn toàn) và "7" (bảo vệ chống ngâm tạm thời trong nước từ 15cm đến 1m trong 30 phút). IP68 dùng để ngâm liên tục trong các điều kiện do nhà sản xuất chỉ định (thường sâu hơn 1m trong thời gian dài hơn). Phích cắm hỗ trợ IP68 sẽ có xếp hạng Áp suất nước vào (WEP) cao hơn đáng kể.

Có thể sử dụng phích cắm thoáng khí trong môi trường phòng sạch hoặc tiệt trùng không?

Có, nhưng phải chọn các biến thể sản phẩm cụ thể. Đối với các phương pháp khử trùng như bức xạ Ethylene Oxide (EtO) hoặc Gamma, vật liệu nút (màng và vỏ) phải được xác nhận để chịu được quá trình mà không bị suy giảm hoặc mất hiệu suất. Đối với các ứng dụng phòng sạch hoặc dược phẩm, phích cắm phải được sản xuất trong môi trường được kiểm soát và có thể yêu cầu các chứng nhận bổ sung (ví dụ: USP Loại VI về khả năng tương thích sinh học) để đảm bảo chúng không tạo ra chất gây ô nhiễm hoặc khí thải.

Làm cách nào để tính toán luồng không khí hoặc số lượng phích cắm cần thiết cho vỏ bọc của tôi?

Một phép tính cơ bản liên quan đến định luật khí lý tưởng (PV=nRT). Bạn cần xác định chênh lệch áp suất tối đa (ΔP) mà vỏ bọc của bạn phải cân bằng và thời gian (t) mà điều đó phải xảy ra. Công thức tính thể tích dòng khí yêu cầu (Q) là đạo hàm: Q = (V ΔP) / (t P _atm ), trong đó V là thể tích bao vây. Chọn một phích cắm có tốc độ luồng khí (từ bảng dữ liệu ở ΔP cụ thể của bạn) đáp ứng hoặc vượt quá Q được tính toán này. Để cân bằng nhanh hoặc ΔP lớn, nhiều phích cắm song song sẽ cộng tốc độ luồng khí của chúng.

Điều gì xảy ra nếu phích cắm thoáng khí bị bẩn hoặc bị tắc?

Tắc nghẽn là một chế độ thất bại chính. Nếu lỗ chân lông của màng bị tắc nghẽn bởi bụi bẩn, dầu hoặc các chất gây ô nhiễm khác, tốc độ luồng khí của nó sẽ giảm xuống gần bằng 0. Phích cắm trở thành một vòng bịt kín một cách hiệu quả, dẫn đến những vấn đề mà nó nhằm mục đích ngăn chặn: tích tụ áp suất, khóa chân không và khả năng ngưng tụ. Để ngăn chặn điều này, hãy chọn phích cắm có phương pháp xử lý chống thấm dầu (chống dầu) dành cho môi trường bẩn, thiết kế các tấm che hoặc vách ngăn bảo vệ để che chắn phích cắm khỏi dòng chất gây ô nhiễm trực tiếp và coi chúng là một hạng mục có thể sử dụng được trong lịch trình bảo trì cho các ứng dụng có cường độ hoạt động cao.
